Ағындық өлшегіштердің түрлері мен оларды қолдану

Ағындық өлшегіштердің кең ауқымын және олардың қолданылуын зерттеу

Ағыс өлшегіштер су құбыры арқылы ағып жатқан сұйықтықты өлшеу үшін маңызды құралдар. Олар әр түрлі технологияларда болады: механикалық, дифференциалдық қысым, электромагниттік, ультрадыбыстық және жылу. Таңдауы сұйықтық түріне, температурасына, қысымына, дәлдік талаптарына және химиялық үйлесімділігіне байланысты. Су өңдеу, мұнай химиясын өңдеу, ЖЖҚ жүйелері, тамақ және сусындар және фармацевтика өндірісі сияқты салаларда дұрыс ағын өлшегішті таңдау үдерістің бақылауына, энергия тиімділігіне, сәйкестігіне және сапасына тікелей әсер етеді. Әр ағындық өлшегіш түрі ерекше артықшылықтар мен шектеулерді ұсынады: кейбіреулері таза суды өлшеуде, ал басқалары тұтқыр немесе арамшөпті сұйықтықтарды анықтауда ерекшеленеді. Әрбір ағындық өлшегіштің негізгі сипаттамаларын түсіну инженерлер мен операторларға олардың қолдануы үшін ең тиімді және сенімді нұсқаны таңдауға көмектеседі.

Ағындылықты сезгізудегі дифференциалдық қысым құрылғылары

Негізгі ағынды өлшеу үшін орифик плиталар мен вентури түтіктері

Бұл ағындық өлшегіштерде ағындық жолдың ықшамдануы датчиктерден алынған қысымның төмендеуін тудырады. Қысымдық дифференциал қалыптасқан формулалар арқылы ағын жылдамдығымен байланысты. Бұл механикалық тәсіл таза сұйықтықтар мен газдарға ыңғайлы және қазіргі құбырлармен оңай біріктіріледі. Орифик плиталар арзан, қарапайым және су немесе буға арналған, ал Вентури түтіктері қысымды төмендетуді және ұзақ мерзімді сенімділікті қамтамасыз етеді. Олар көбінесе HVAC жүйелерінде, қазандыққа су құюды бақылауда және химиялық зауыттарда қолданылады. Материалдарды дұрыс таңдау сұйықтық химиясы мен температурасымен үйлесімділігін қамтамасыз етеді. Өлшемнің дәлдігін сақтау үшін калибрлеу зауыттық стандартқа немесе сайтқа сәйкес болуы мүмкін. Дифференциалдық қысым ағындық өлшегіштерінің беріктігі, пайдаланудың оңайлығы және кеңінен түсінікті қызмет көрсету ерекшеліктері үшін негізгі болып қала береді.

Тікелей оқу үшін ауыспалы аудандар мен ротаметрлер

Ротаметрлер - бұл ауыспалы аумақты ағындық өлшегіштер, онда ағын жылдамдығына байланысты су айдаушы таусылып, көлденең түтікшеге түседі. Олар ағынды көзбен шолып, тікелей оқиды, сондықтан оларды арзан және нақты емес қолданбаларда қолдануға болады. Айналым өлшегіштер мөлдір, таза, тұтқыр емес сұйықтықтар немесе екінші желілер үшін қолайлы, олар зертханаларда, сығылған ауаны бақылауда және химиялық дозалауда танымал. Олардың қарапайымдығы даланы калибрлеуді оңай және техникалық қызмет көрсетуді барынша азайтады. Сұйықтық жағдайларын реттеу немесе бөлшектерді ауыстыру оңай. Кейбір нұсқаларда қашықтан шығару үшін магниттік қосылған жүзу индикаторлары бар. Цифрлық метрлерден аз дәл болса да, ротаметрлер шамамен ағынды көрсеткіш жеткілікті болған кезде, әсіресе қосымша немесе қосалқы жүйелерде сенімді және байқалатын өнімділікті ұсынады.

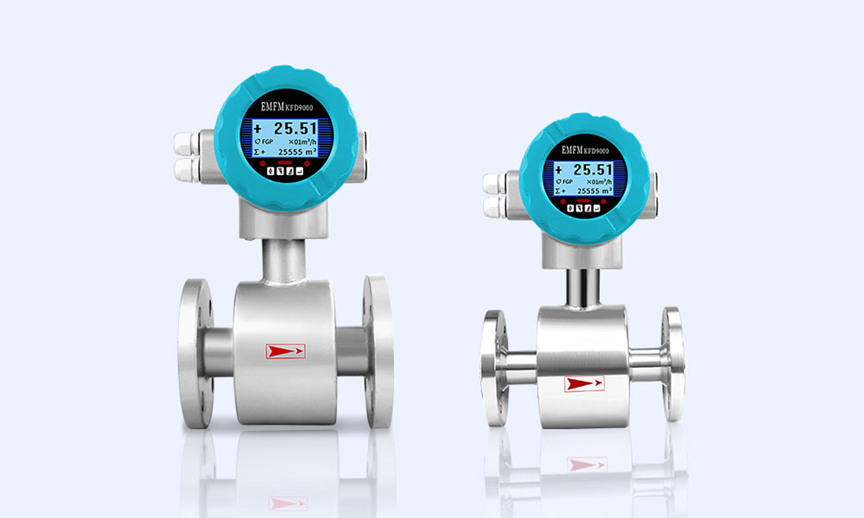

Электромагниттік ағынтабандар

Электромагниттік ағын өлшегіштердің ағындылықты қалай анықтайтыны

Бұл ағындық өлшегіштер магнит өрісі арқылы қозғалатын өткізгіш сұйықтықтардың пайда болған кернеуін өлшейді. Олар қозғалатын бөлшектерді ұсынбайды және қысымның төмендеуіне әкеледі. Электромагниттік ағынтабандар суды, целлюлоза мен қағазды, шөгінділерді немесе ағынды суды тазалау кезінде тиімді жұмыс істейді, егер өткізгіштігі жеткілікті болса. Олар температураның, тұтқырлықтың немесе тығыздықтың өзгеруіне әсер етпей, жоғары дәлдік пен қайталануды қамтамасыз етеді. Орнату үшін құбырдың толығымен жерге тұйықталуы және өткізгіш сұйықтық қажет. Бұл өлшегіштер екі бағыттағы ағынды өлшеуі және цифрлық басқару жүйелерімен үздіксіз біріктірілуі мүмкін. Құрастырылған диагностикасы бар электромагниттік ағын өлшегіштер ағындылықты растауға және сигналдың тұрақтылығына көмектеседі. Олардың кедергілердің немесе қозғалатын ішкі элементтердің болмауы техникалық қызмет көрсету мен тозуды азайтады және тозушы немесе абразивті ортада ұзақ мерзімді сенімділікті қолдайды.

Химиялық және шламдық зауыттарда пайдаланудың ең қолайлы жағдайлары

Химиялық зауыттарда немесе шөгінді тасымалдау жүйелерінде сұйықтықтар бөлшектерді немесе арамдайтын заттарды тасымалдауы мүмкін. Қоспалы ылғалды материалдардан жасалған электромагниттік ағын өлшегіштер осы агрессивті жағдайларға төтеп береді. Олар батпақты суды, қышқылдарды, негіздерді немесе суспензияларды өлшеуде өте жақсы. Олар ішкі кедергісіз болғандықтан, қатты заттармен де дәл қалып, калибрлеу тұрақтылығын сақтайды. Алдын ала нұсқалар қашықтан тарату опцияларын, HART немесе Modbus сияқты цифрлық байланыс пен процестерді басқару үшін жоғары жылдамдықты жаңартуларды қолдайды. Үлкен құбыр диаметрлерін өңдеу қабілеті оларды өнеркәсіптік магистральдық желілерге жарамды етеді. Орнату кодтарына күрделі ортада дәлдікті сақтау үшін тура құбырлар мен электромагниттік қалқандауды қарастыру жатады.

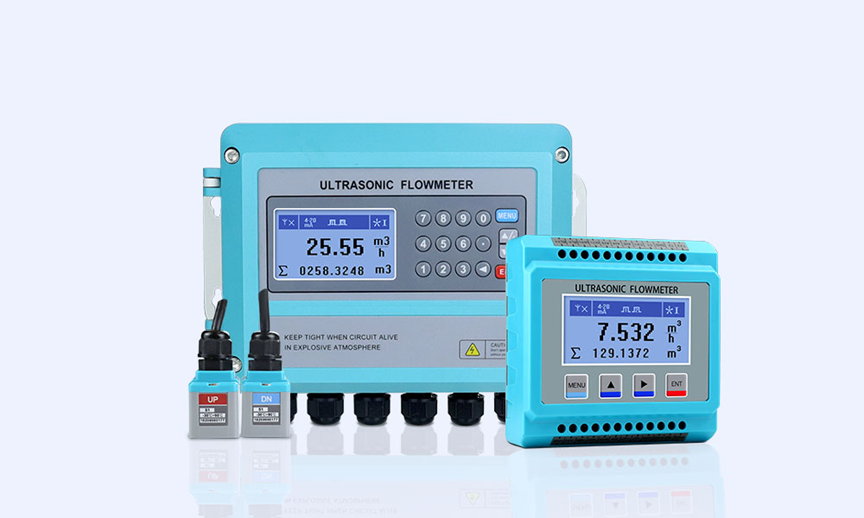

Ультрадыбыстық ағын өлшегіштер: транзиттік уақыт және Допплер технологиялары

Таза сұйықтықтарды тасымалдау кезінде қолданылатын ультрадыбыстық ағын өлшегіштер

Транзит уақытындағы ультрадыбыстық ағын өлшегіштер сенсорлар арасында ультрадыбыстық импульстер жібереді және ағын жылдамдығын есептеу үшін сигнал уақытындағы айырмашылықтарды өлшейді. Олар жоғары дәлдікті ұсынады, тығыздау түрінде инвазивті емес және тұйықталған қатты заттарсыз таза сұйықтықтарды басқарады. Су, гликол қоспалары, суытқыштар немесе жоғары тазалықтағы сұйықтықтар үшін жарамды, олар процеске енуден аулақ болып, техникалық қызмет көрсетуді азайтады. Көп жолды конфигурациялар үлкен құбыр диаметрлері немесе бұрмаланған ағын профильдері үшін дәлдікті арттырады. Транзит уақытында ағын өлшегіштер екі бағыттағы өлшеуді қолдайды. Олардың үлкен құбырларды үдерісті үзілмей бақылау қабілеті оларды ЖЖҚ, коммуналдық су желілері немесе жабық циклдік салқындату схемалары үшін қолайлы етеді. Дұрыс сенсорды туралау және калибрлеу әртүрлі ағын жылдамдықтарында сенімді өнімділікті қамтамасыз етеді.

Допплер ультрадыбыстық құрылғылары бөлшектер бар сұйықтықтар үшін

Допплер ультрадыбыстық ағын өлшегіштері сұйықтықтағы бөлшектер немесе газ көпіршіктерінен пайда болатын кері шашырауды қолданады. Эхо жиілігінің өзгеруі ағын жылдамдығына сәйкес келеді. Бұл өлшегіштер тұнбалы қатты заттар, шөгінділер немесе газдандырылған сұйықтықтар бар сұйықтықтарда жақсы жұмыс істейді. Олар ағынды суларды тазарту, тау-кен өндіру немесе химиялық қоспалау желілері сияқты түрлі жағдайларда қолданылады. Калибрлеу белгілі жағдайларда бастапқы жиілік ауысуын белгілеуді қамтиды. Транзит уақыты түрлеріне қарағанда төмен дәлдігіне қарамастан, олар күрделі сұйықтықтарда сенімді орташа ағынды өлшеуді қамтамасыз етеді. Олардың тығыздалып, тығылмалы орнатылуы құбырдың ішіне кіруден сақтайды және оларды оңай орналастыруға мүмкіндік береді. Допплерлік ағын өлшегіштер белгілі бір концентрацияларға дейін қатты заттарды ұстай алады және басқа өлшегіш түрлері бұзылып немесе тығылып қалатын жерде берік болады.

Газдар мен төмен ағыны үшін жылу және массалық ағын өлшегіштер

Газдарды өлшеу үшін жылулық (турбиналық) ағын өлшегіштер

Жылу массалық ағын өлшегіштері жылытылған датчиктер мен ағып жатқан газ арасындағы жылу беруді пайдалана отырып, газ ағындылығын өлшейді. Олар жануды бақылау, қысылған ауаны бақылау немесе үрлеушілерді басқару үшін қолайлы, қысым мен температураның ауытқуынан тәуелсіз тікелей массалық ағындылықты көрсетеді. Турбиналар немесе жылу өлшегіштер таза өнеркәсіптік газ желілерінде жиі қолданылады. Сақтау талаптары сенсорлардың беттерін тазалауды және мерзімді калибрлеуді қамтиды. Автоматтандыру жүйелерімен интеграция энергия тиімділігін бақылауға көмектеседі. Кейбір модельдерге аралас газдарды немесе өзгермелі ылғалдылықты пайдаланатын процестерде тұрақты массалық ағындылық көрсеткіштерді қамтамасыз ету үшін оттегі түзету немесе ылғалдылық өтемақысы кіреді. Олардың дәлдігі мен қоршаған ортаның өзгеруіне тәуелсіздігі оларды күйгіштерді басқару жүйелерінде және қоршаған ортаны бақылау циклдерінде жақсы көреді.

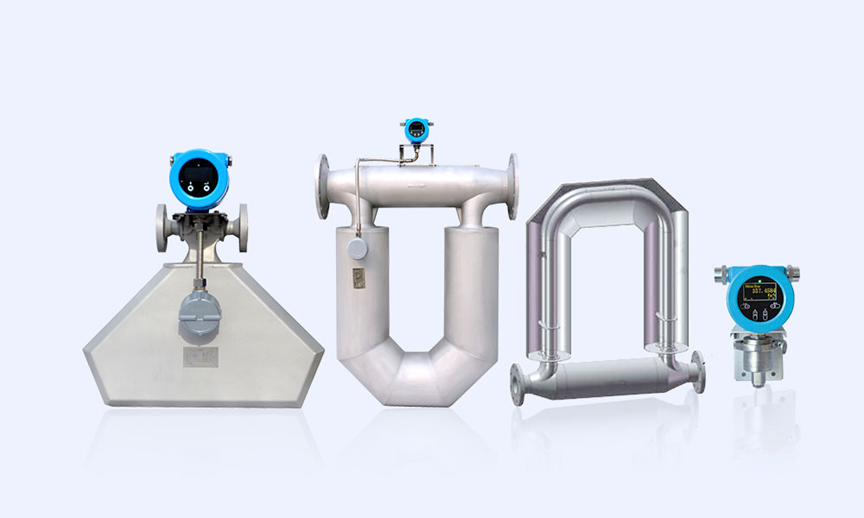

Жоғары дәлдікті қолданбалар үшін Кориолис массалық ағын өлшегіштері

Кориолис ағын өлшегіштері діріл түтіктер арқылы сұйықтық қозғалысының пайда болған фаза ауытқуының анықталуы арқылы массалық ағынды тікелей өлшейді. Олар сұйықтық тығыздығы, тұтқырлығы немесе температурасы әр түрлі жағдайда да жоғары дәлдікке ие. Химиялық дозалау, фармацевтикалық топтау немесе отын өлшеу үшін идеалдық, Кориолис өлшегіштері тығыздық пен температура деректерін де береді. Олар сұйық және газ ағынында жақсы жұмыс істейді. Олардың кең бұрылыс қатынасы бірнеше метрдің қажеттілігін азайтады. Қымбат шығындарына қарамастан, Кориолис ағын өлшегіштерінің қатаң процесті бақылау және шоттау дәлдігін қамтамасыз етеді. Кедергілі қызмет көрсету қозғалатын бөлшектердің аз болуынан пайда болады. Алдын ала диагностикаға ағынның соғуы, жиналуы немесе ішкі тосқауылдарды анықтау жатады. Бұл өлшегіштер күрделі өлшеу қажеттіліктерін бір бірлікке, жоғары өнімділік пен көп айнымалылы мониторинг үшін сауда күрделілігін жеңілдетеді.

Бу мен конденсат үшін виртекс және дифференциалдық қысым өлшегіштер

Бу және газ желілері үшін айналымдық ағын өлшегіштер

Ағындылық өлшегіштер ағындылық жылдамдыққа пропорционалды жиілікпен ағындылық жолдағы блеф денесі шашыратып жіберген айналдыруларды анықтайды. Бу, газ және сұйықтықтарға тиімді, олар жақсы дәлдік пен кең бұрылыс қатынастарын ұсынады. Бұл жерде блефтің денесіне таза сұйықтық пен жеткілікті Рейнольдс саны қажет. Бу, ауа және азот желілері жиі энергетикалық шоттарды, қазандықтарды басқаруды немесе процесс ағындылығын бақылау үшін айналым өлшегіштерін пайдаланады. Олар жоғары температураға бейім және тозуға бейім. Егер тиісті сылаушыларды жоғарғы ағыста қолданса, оларды күтіп ұстау аз. Шығыстар автоматтандыру желілеріне сәйкес келетін импульстік немесе аналогты сигналдарды қолдайды. Айналысу ағын өлшегіштер энергияны пайдалану немесе массалық ағынның байланысы туралы есеп беру жүйелерімен де біріктіріледі.

Ағын элементтері бар панельге орнатылған дифференциалдық қысым таратушы құрылғылар

Дифференциалдық қысым ағындық өлшегіштер, ең негізгі элементтермен қатар, мысалы, еңіш өлшегіштер немесе конус өлшегіштер, орифик немесе Вентури тақталарына компактты балама ұсынады. Бұл конфигурациялар орын немесе құбыр үзілісі шектеулі панельді монтаждау құрылғыларында қолданылады. Олар қысымның төмендеуін инженерлік шектеулер арқылы қадағалайды. Ағындылық жылдамдығы калибрленген коэффициенттер арқылы дифференциалдық көрсеткіштерден алынады. Қолданбаларға HVAC тоңазытқыш өлшеуіш, газ араластыру циклдері немесе аспап ауа желілері жатады. Бұл ағындық өлшегіштер шағын корпустарға сәйкес келеді және шектеулі жерде ұстау оңай. Калибрлеу көп диапазонды ағынды қолданады. Олар қазіргі құбырлар құрылғыларымен немесе кейіннен жөндеу талаптарымен біріктірілгенде нақты және ыңғайлы болуды қамтамасыз етеді.

Вискозды немесе балқымалы ортаға арналған арнайы ағын өлшегіштер

Вискидтер үшін овалды аспаптар мен оң ығысыммен ағын өлшегіштер

Овальді тетіктер немесе поршеньдер сияқты оң ығысу өлшегіштер майлау материалдары, сироптар, майлар немесе полимерлер сияқты тұтқыр сұйықтықтарды дәл өлшеуді қамтамасыз етеді. Бұл өлшегіштер камераны толтыруды санап, нақты көлемді өлшейді. Олар топтастыру, отын жеткізу немесе химиялық дозалау үшін өте қолайлы, олар төмен ағындық жылдамдықтарда ең аз қырғып алу сезімталдығымен жақсы жұмыс істейді. Тазалау қарапайым, себебі өлшем камералары бөлек. Тіпті жоғары тұтқырлықтағы немесе жоғары қысымдағы сұйықтықтарда да жоғары дәлдік сақталады. Оң ығысу ағын өлшегіштер ағыс профиліне негізделмеген, сондықтан олар идеалдық емес жағдайларда сенімді болады. Олардың механикалық сипаты басқа метр түрлерінде жиі кездесетін өткізгіштілік немесе температураның өзгеруіне қарамастан қайталанатын өнімділікті қамтамасыз етеді.

Сүлгіге жанаспайтын және сүрінуге төзімді ағын өлшегіштер

Абразивті шөгінділер немесе цемент қоспаларын қамтитын процестерде қаттыланған қапталы бар немесе керамикалық компоненттері бар тот баспайтын болат турбиналық өлшегіштер қолданылады. Бұл агрессивті орталар тез тозуды болдырмау үшін берік материалдар мен тиімді подшипник дизайнын қажет етеді. Слюнкалық ағын өлшегіштер өмірін ұзарту үшін құйылатын порттар немесе құрбандық қаптамаларын қоса алады. Аспап дөңгелектері немесе аспап датчиктері шөгіндідегі ағын импульстерін есептейді. Құрылыс бөгет болу қаупін азайтады. Техникалық қызмет көрсетуде тозу бөлшектерін мерзімді ауыстыруды қамтиды. Бұл ағын өлшегіштер қазба, қазу немесе бетон араластыру желілерінде, стандартты өлшегіштер қатты заттардың мөлшерімен ауытқып жатқан жағдайда, сенімді өлшеуді қамтамасыз етеді. Олар абразивтік ағынның қолайлы дәлдігін сақтай отырып, өмірлік цикл беріктігін қолдайды.

Жиі қойылатын сұрақтар

Сұйықтарды жоғары дәлдігімен өлшеу үшін ең жақсы ағыс өлшегіштердің түрлері

Кориолистің массалық ағын өлшегіштері мен электромагниттік ағын өлшегіштері сұйықтықтарға ең жоғары дәлдікті ұсынады. Кориолис әр түрлі тұтқырлық пен тығыздықты басқарады, ал электромагниттік жұмыс қысымның төмендеуімен өткізгіш сұйықтықтар үшін жұмыс істейді.

Ағындық өлшегіштер шламдарды немесе абразивті сұйықтықтарды сенімді өлшей алады

Иә, кейбір ағындық өлшегіштер, мысалы Допплер ультрадыбыстық өлшегіштер, турбиналық өлшегіштер, сүрінуге төзімді материалдар және оң ығысу өлшегіштері шөгінділер мен сүріндіргіш орталар үшін жасалған. Олар бөлшектер жүктемесі кезінде дәлді

Ағындық өлшегіштер жиі калибрлеуді қажет ете ме

Көптеген ағындық өлшегіштер нормативтік немесе процестің дәлдігі талаптарына байланысты мерзімді калибрлеуді қажет етеді. Coriolis, ультрадыбыстық және жылу өлшегіштер сияқты құрылғылар қажетті калибрлеу аралықтарын қысқартатын диагностикалық мүмкіндіктер ұсынады.

Таза газ бен ластанған сұйықтарды қолдану үшін ағын өлшегішін қалай таңдау керек

Таза газдар үшін жылу немесе айналым өлшегіштер өте жақсы. Қоқыс сұйықтықтарды өлшеу үшін ультрадыбыстық Допплер немесе турбиналық ағын өлшегіштер сенімді. Материалдың үйлесімділігі, техникалық қызмет көрсету мүмкіндігі және қажетті дәлдік нұсқаулығын таңдау.
