Расходомер: ядро ключевых измерений жидкости, обеспечивающее безопасность, эффективность и экономию энергии в различных отраслях

От орошения в сельском хозяйстве, прецизионного производства до транспортировки нефти и газа, расходомеры стали «кардиомониторами» инфраструктуры, постоянно измеряя «активность» жидкостей и газов, чтобы обеспечить безопасную, надежную, энергосберегающую и эффективную работу системы. Он предоставляет не только мгновенные данные, но также непрерывную и точную визуализацию потока, предоставляя ключевую информацию для принятия решений предприятиями для поддержания стабильной работы и соблюдения строгих нормативных требований.

1. Расходомер: как незаменимый «наблюдатель» жидкости в промышленности

Определение: Расходомер — это прецизионное устройство, используемое для измерения объема (или массы) жидкости или газа, протекающего через трубу или канал за определенный период времени.

Счетчик расхода, отслеживая расход в реальном времени, позволяет оператору четко понимать состояние потока среды внутри трубопроводов, трубопроводных сетей и других систем. Это имеет решающее значение, поскольку позволяет обеспечить гидравлическое балансирование системы, гарантировать достаточное снабжение в каждом узле, выявлять аномалии расхода (например, чрезмерный расход может повредить трубопровод), оптимизировать эффективность процессов, экономить энергию и снижать потребление, а также соблюдать правила учета, тарификации и экологические стандарты.

2. Счетчик водяного потока: эксперт в измерении водяных сред

Счетчик водяного потока является представителем семейства счетчиков расхода, специально разработанным для измерения расхода воды. Он играет ключевую роль во многих сценариях:

Муниципальное водоснабжение: точное измерение потребления питьевой воды и учета в быту и сообществах.

Обработка сточных вод: Контроль сточных вод, оценка пропускной способности системы, предотвращение засоров и соблюдение законодательных требований.

Промышленное охлаждение: Контролируйте использование охлаждающей воды на фабриках, в дата-центрах и других местах для обеспечения нормальной работы оборудования.

Сельскохозяйственное орошение: Точно регулируйте объем воды для орошения и повышайте эффективность использования водных ресурсов.

3. Четыре основных типа расходомеров

Хотя цель одинакова — точное измерение потока, разные расходомеры используют различные технические подходы.

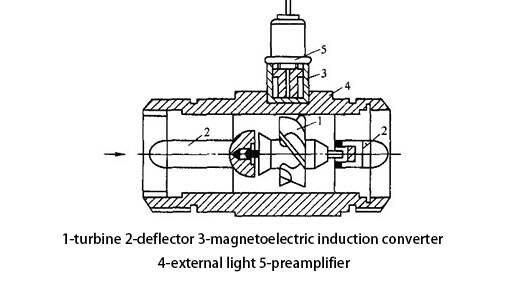

Механический (турбинный) или лопастной расходомер

Механические расходомеры заставляют жидкость проходить через физический компонент, который движется под действием потока воды. Наиболее распространенный механический расходомер использует пропеллер для достижения этой цели. Измеряя скорость вращения пропеллера или других механических частей, этот расходомер может записывать поток с высокой точностью.

Однако, поскольку механические детали, содержащиеся в этом типе счетчиков, со временем изнашиваются, механическим расходомерам требуется относительно высокая степень обслуживания. Операторы должны заменять подшипники и убедиться, что пропеллер остается правильно выровненным для получения точных показаний.

Однако механическим расходомерам требуется относительно высокая степень обслуживания, поскольку эти приборы содержат механические детали, которые со временем изнашиваются. Операторы должны заменять подшипники и убедиться, что пропеллер остается правильно выровненным для получения точных показаний.

Электромагнитный расходомер (Магнитный расходомер)

Принцип: Использует закон Фарадея об электромагнитной индукции. Электроды создают магнитное поле с обеих сторон трубы; поток воды пересекает магнитные силовые линии, в результате чего генерируется индуцированное напряжение, величина которого пропорциональна скорости потока. Отсутствие движущихся частей обеспечивает очень низкие эксплуатационные расходы; беспрепятственный измерительный канал не вызывает потерь давления; очень высокая точность измерений для проводящих жидкостей (например, воды); устойчивость к загрязнениям. Электромагнитные расходомеры подходят только для проводящих жидкостей.

Ультразвуковой счетчик течения

Принцип: Ультразвуковые сигналы излучаются в жидкость, а скорость потока рассчитывается с использованием разницы времени распространения сигнала по потоку и против потока (метод временной разницы) или сдвига частоты по эффекту Доплера (метод Доплера).

Преимущества: Измерение без контакта (накладной тип), отсутствие потерь давления; подходит для труб большого диаметра; низкие требования к обслуживанию.

Ограничения: Точность зависит от свойств жидкости (чистота, пузырьки, взвешенные частицы) и облицовки трубопровода; высокие требования к монтажу (прямой участок трубы, соединительный агент); методу Доплера требуется, чтобы жидкость содержала рассеивающие частицы.

Вortexный расходомер (Вихревой)

Принцип: При протекании жидкости через препятствие (тупое тело) образуются попеременные вихри (улица Кармана), частота которых пропорциональна расходу. Расход измеряется посредством определения частоты.

Преимущества: Нет движущихся частей, прочная конструкция, низкие требования к обслуживанию; подходит для жидкостей, газов и пара.

Ограничения: снижение точности при малых расходах; чувствителен к вибрации трубопровода; тупые тела могут вызывать определенные потери давления; не подходит для маловязких жидкостей или сред, содержащих много пузырьков/твердых частиц.

IV. Почему так важны точные измерения?

Разные компании и отрасли могут иметь различные требования к точности расходомеров. Но в целом, чем выше точность расходомера, тем больше его ценность для компании или организации.

Точность расходомеров — это очень важный вопрос. Она напрямую влияет на эффективность работы, соблюдение требований безопасности и контроль затрат:

Сельское хозяйство: Чрезмерное количество оросительной воды приведет к затоплению сельскохозяйственных культур и их гниению, а недостаток воды для орошения вызовет засуху и снижение урожайности. Точный контроль потока — это гарантия хорошего урожая.

Очистка сточных вод: Точное измерение потока сточных вод и ила — ключ к предотвращению засоров трубопроводов, оптимизации процессов очистки и соблюдению норм выбросов.

Питьевая вода: Обеспечение стабильного и достаточного давления и объема воды в каждой точке потребления сложной трубопроводной сети зависит от точных региональных и индивидуальных измерений.

Промышленное охлаждение: Недостаточный поток охлаждающей воды приводит к перегреву и остановке оборудования, в то время как избыточный поток вызывает ненужный расход ресурсов. Точное регулирование является основой безопасной и экономически эффективной работы оборудования.

Промышленность точное дозирование и транспортировка таких жидкостей, как вода, пар, химические сырьевые материалы и технологические газы, являются ключевым звеном для обеспечения качества продукции и эффективности производства.

Нефть и Газ: От устья скважины до нефтеперерабатывающего завода и конечного пользователя — точные измерения при торговле, обнаружение утечек и балансировка трубопроводных сетей зависят от высокопроизводительных счетчиков расхода, даже в условиях сложных сред и транспортировки на большие расстояния.

V. Как выбрать своего «лучшего партнера»?

Перед многообразием типов расходомеров выбор наиболее подходящего решение для конкретного применения требует комплексного учета требований к измерению, установке и обслуживанию, а также жизненного цикла расходомера:

Глубокое понимание вашего технологического процесса:

Тип жидкости (вода, масло, газ, пар, суспензия?) и ее характеристики (вязкость, проводимость, чистота, содержание твердых частиц, температура, давление). Размер трубы, материал, направление установки. Диапазон расхода (минимальный, обычный, максимальный). Условия процесса (непрерывный/периодический, стабильный/пульсирующий?).

1. Уточните требования к измерению:

Уровень точности: Расчеты при продаже? Контроль технологического процесса? Требуется ли просто отслеживать тенденции?

Диапазон регулирования: В каком диапазоне расхода прибор должен сохранять точность?

Требования к сертификации: требуется ли сертификация для передачи на хранение (например, OIML, API, MID и т. д.) или конкретная отраслевая сертификация?

2. Оцените установку и обслуживание:

Доступная длина прямой трубы: влияет на точность некоторых приборов (например, перепад давления, вихревой, турбинный).

Электропитание и выходной сигнал: 4-20 мА, импульс, HART, Modbus, требуется ли локальный дисплей?

Доступность и возможность обслуживания: позволяет ли окружающая среда выполнять регулярное техническое обслуживание? Каков бюджет на техническое обслуживание? Предпочитаете ли вы приборы с низким уровнем технического обслуживания? решение ?

3. Учитывайте затраты на весь жизненный цикл: не только начальную цену покупки, но и стоимость установки, долгосрочные расходы на техническое обслуживание, потребление энергии (потери давления), срок службы прибора и возможные потери из-за простоев.

Совет инженера-разработчика счетчиков расхода: разумный выбор

Технология счетчиков расхода является сложной, а сценарии применения сильно различаются. Сотрудничество с опытным поставщиком или инженером по счетчикам расхода

является ключевым шагом в предотвращении рисков и оптимизации инвестиций.

Счетчики расхода Jujea могут предоставить:

Профессиональное руководство по выбору: порекомендовать наиболее подходящую технологию на основе ваших конкретных рабочих условий.

Точная поддержка установки: обеспечить наилучшую работу прибора.

Глубокая техническая интерпретация: помочь понять преимущества и недостатки различных решений и их долгосрочное воздействие.

Консультации по соблюдению требований: Обеспечить выполнение соответствующих стандартов и нормативов.

Jujea Китай уделяет внимание проектированию расходомеров, НИОКР, производству, продажам и планированию, а также подбору наиболее подходящих моделей продукция для тебя

Прочтите эту статью о выборе расходомера и трех факторах, которые следует учитывать при выборе расходомера

Никто не разбирается в расходомерах лучше, чем производители и инженеры, которые проектируют, разрабатывают, производят и обслуживают расходомеры. Если вы не уверены, какой расходомер лучше всего подходит для измерения вашего проекта, обратитесь в компанию Jujea Technology, чтобы стать партнером. Благодаря десятилетиям опыта в отрасли, опытные инженеры и специалисты по установке помогут вам понять требования к установке, затраты на техническое обслуживание, точность отчетов и другие факторы, критически важные для эффективной работы расходомеров.
