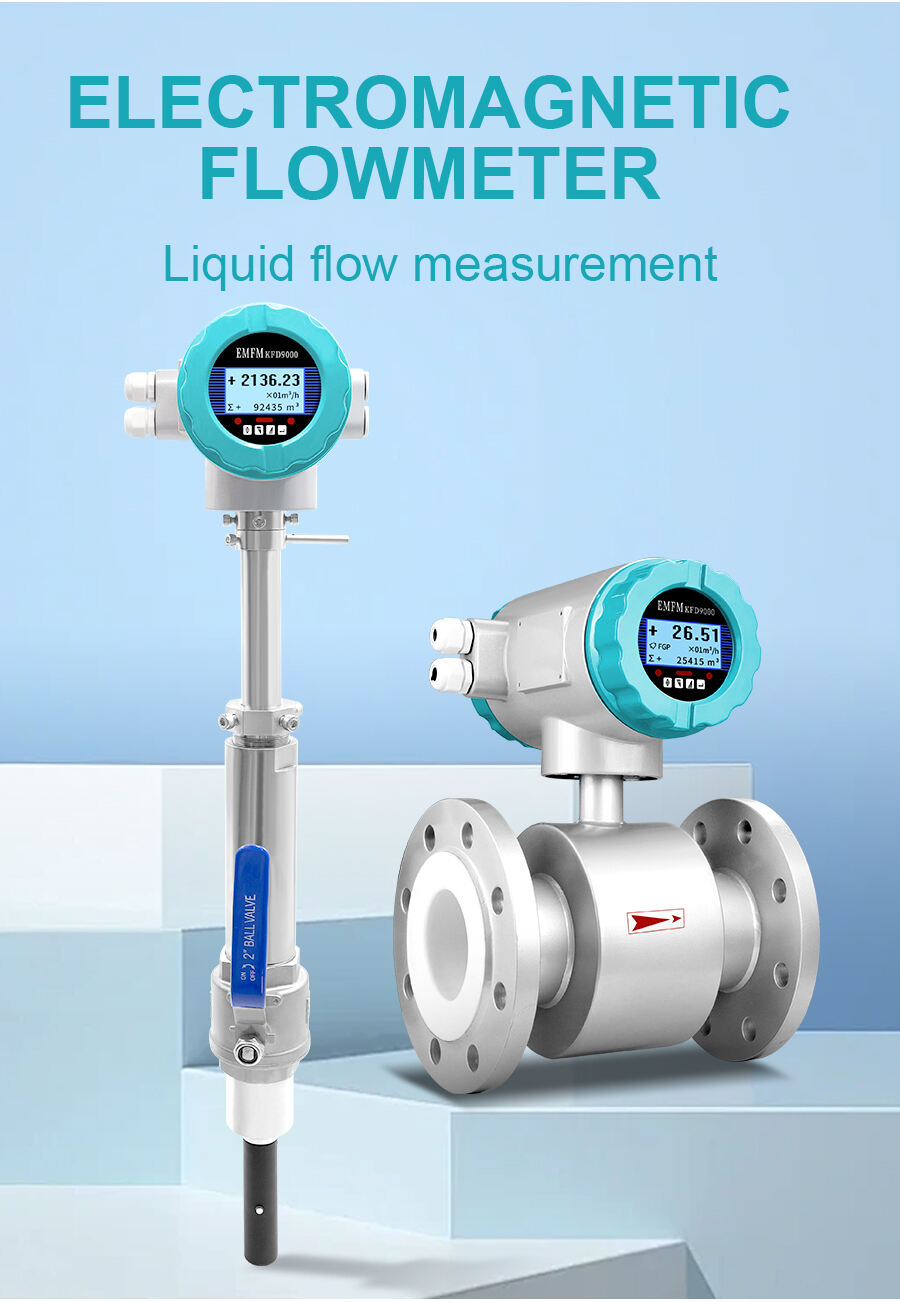

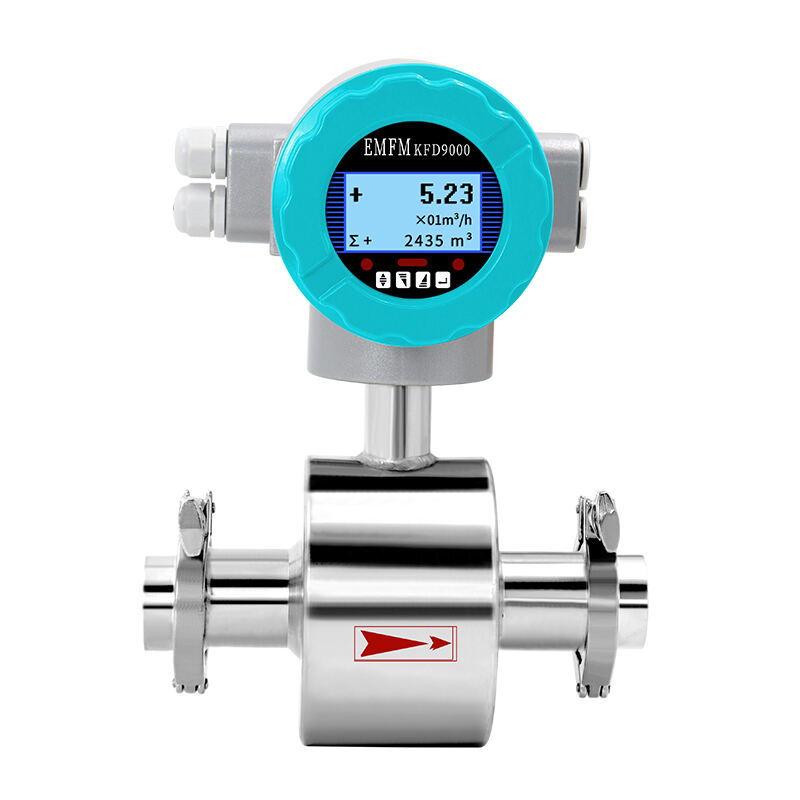

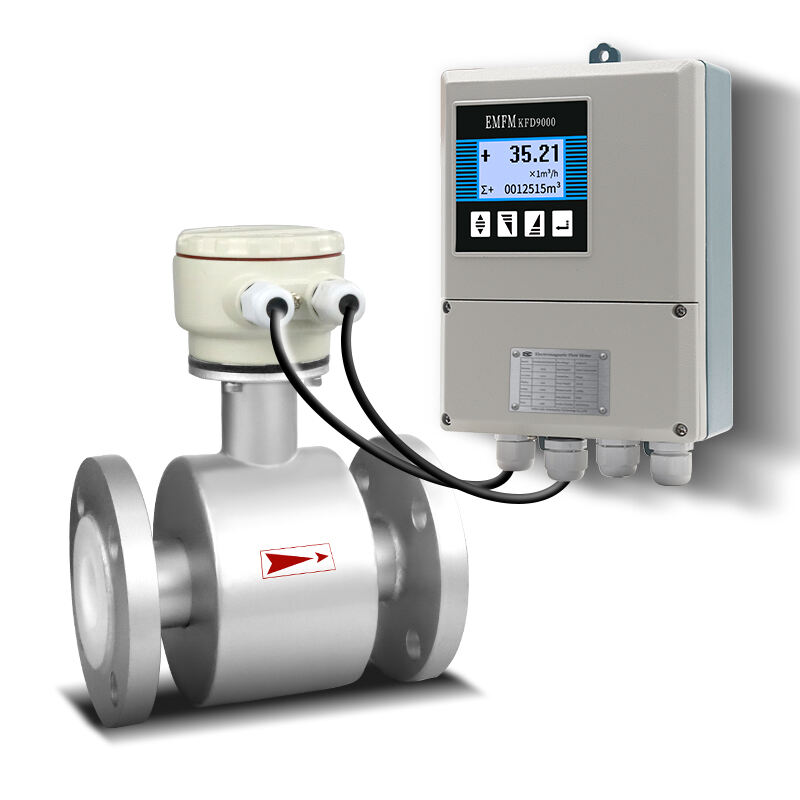

전자식 유량계

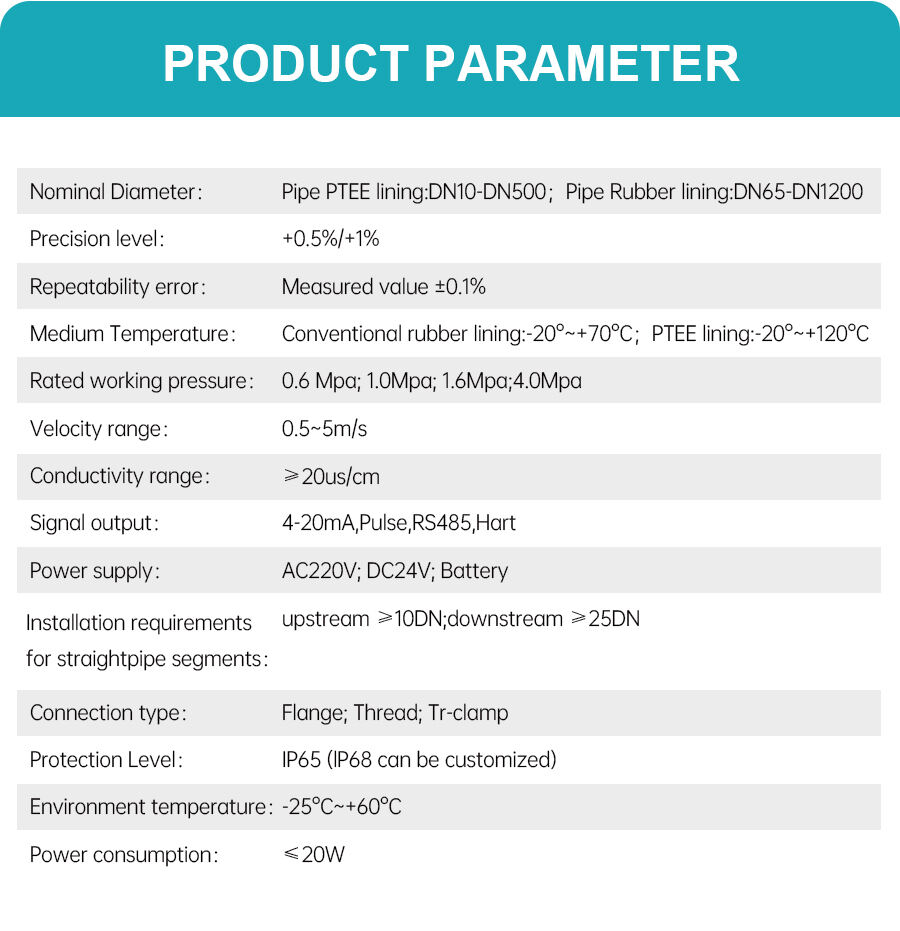

제품 매개변수

파라미터 카테고리

설명

공칭 직경

PTFE 파이프 라이닝: DN10 - DN500; 고무 라이닝 파이프: DN65 - DN1200

정밀 레벨

0.5

반복성 오류

측정값 ±0.1%

매체 온도

일반 고무 라이닝: -20° - +70°C; PTFE 라이닝: -20° - +120°C

정격 작동 압력

0.6 Mpa; 1.0Mpa; 1.6Mpa; 4.0Mpa

속도 범위

0.5 - 5m/s

전도도 범위

≥20μs/cm

신호 출력

4 - 20mA, 펄스, RS485, Hart

전원 공급 장치

AC220V; DC24V; 배터리

직관 구간 설치 요구사항

상류 ≥10DN; 하류 ≥25DN

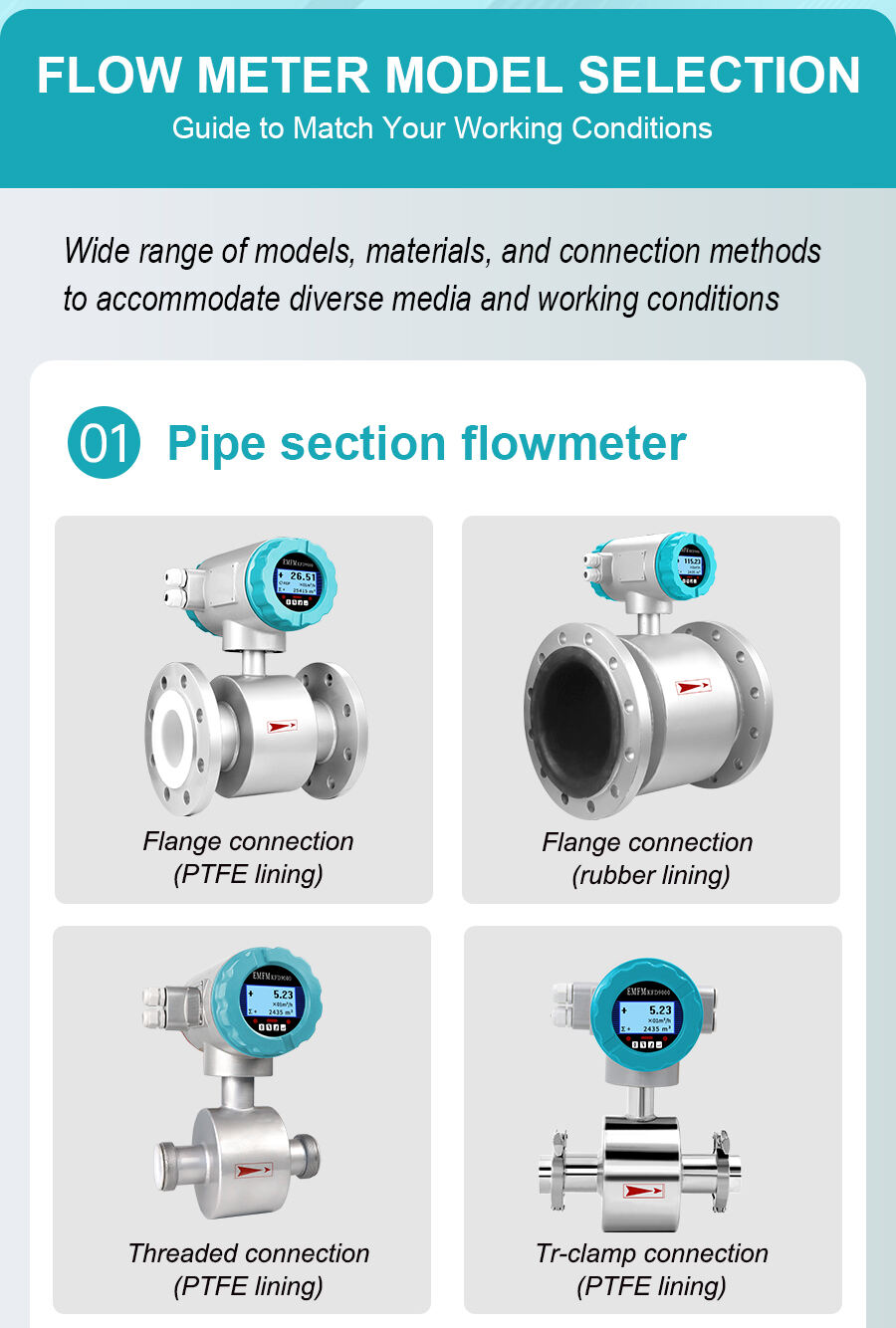

연결 유형

플랜지; 나사; 트라이클램프

보호 수준

IP65 (IP68은 맞춤 제작 가능)

환경 온도

-25°C - +60°C

전력 소비

≤20W

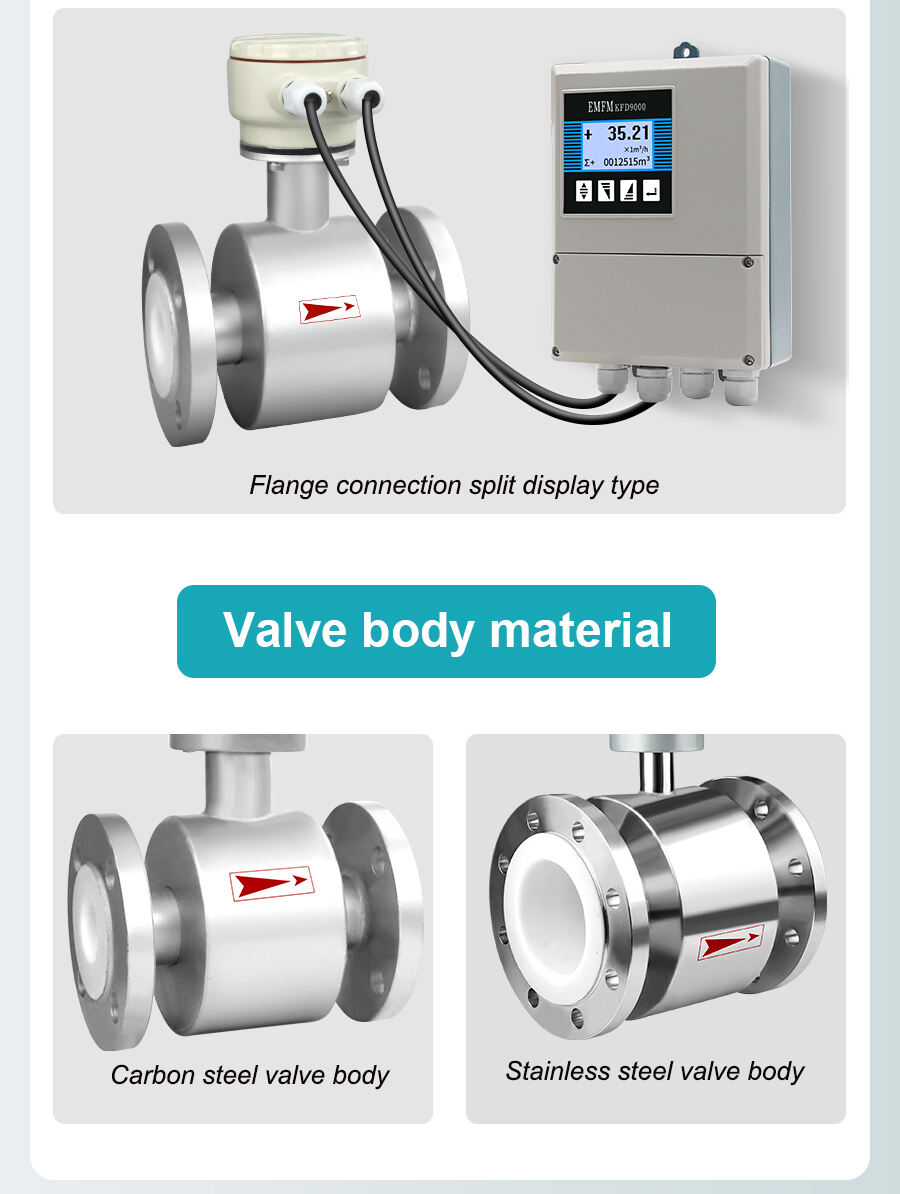

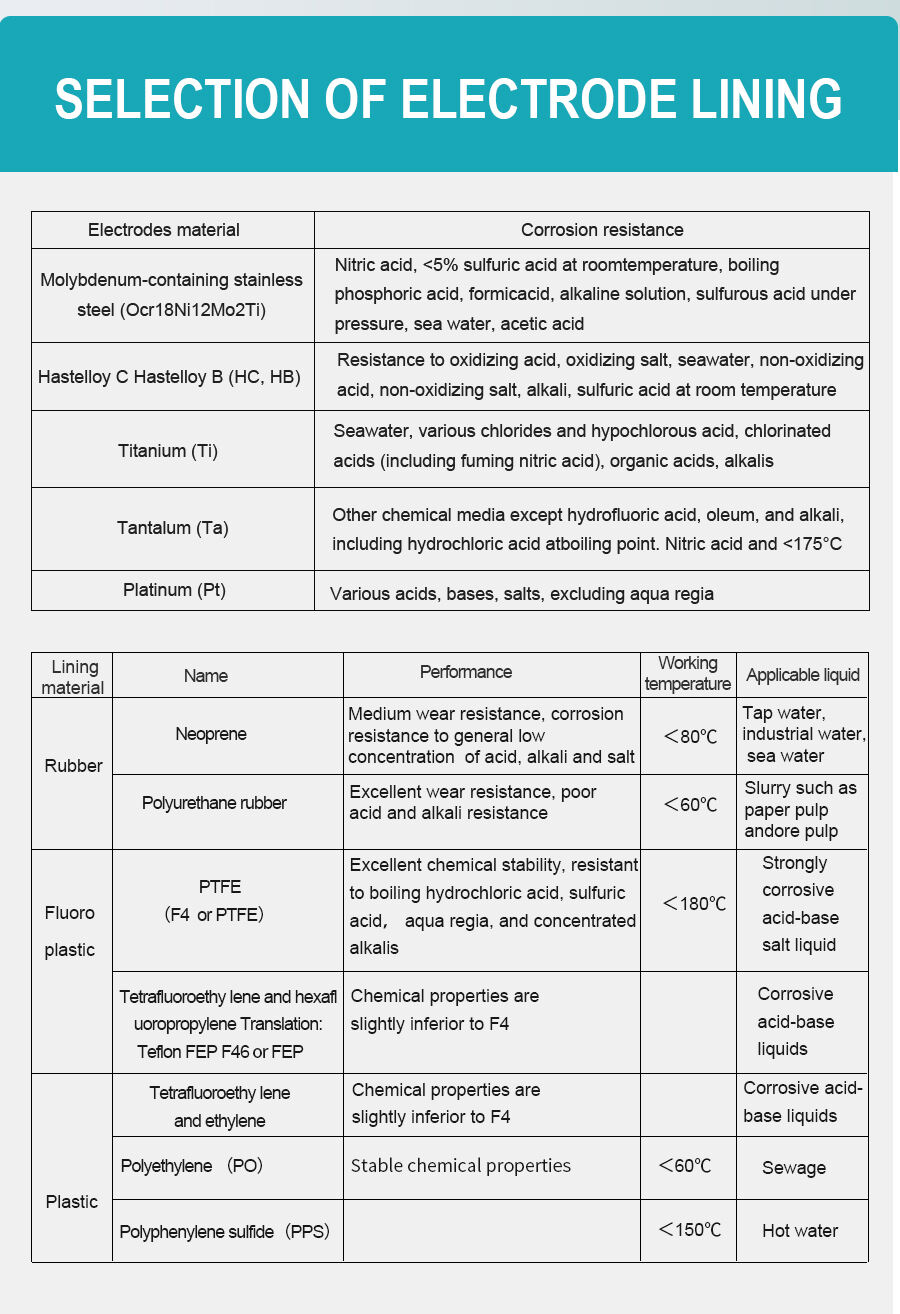

재질

부식 방지

몰리브덴 함유 스테인리스강 (Ocr18Ni12Mo2Ti)

질산, 상온에서 5% 미만의 황산, 끓는 인산, 포름산, 알칼리 용액, 압력 하의 아황산, 해수, 아세트산

하스텔로이 C 하스텔로이 B (HC, HB)

산화성 산, 산화성 염류, 해수, 비산화성 산, 비산화성 염류, 알칼리 및 상온의 황산에 내성 있음

티타늄 (Ti)

해수, 다양한 염화물 및 차아염소산, 염소화된 산(발연질산 포함), 유기산, 알칼리

탄탈럼(Ta)

불화수소산, 올레움 및 알칼리를 제외한 화학 매체, 끓는 염산 포함. 질산 <175℃

플라티넘 (Pt)

왕수를 제외한 각종 산, 염기, 염

안감 소재

이름

상징

성능

온도

적용 가능한 액체

고무

네오프렌

보통 수준의 마모 저항성, 일반적인 저농도 산, 알칼리 및 염 부식에 저항

<80℃

상수도, 공업용수, 해수

Polyurethane rubber

탁월한 마모 저항성, 산 및 알칼리 저항성은 낮음

60<℃

펄프, 광석 펄프 및 기타 슬러리

불소수지

폴리테트라플루오로에틸렌

F4 또는 PTFE

화학적 성질이 매우 안정적이며 끓는 염산, 황산, 왕수 및 농알칼리에 대한 부식 저항성이 있음

120<℃

강하게 부식성인 산, 알칼리 및 염 용액

테트라플루오로에틸렌 및 헥사플루오로프로필렌 번역:

테플론 FEP

F46 또는 FEP

화학적 성능은 F4보다 다소 낮음

<80℃

부식성 산, 알칼리 및 염 용액

플라스틱

테트라플루오로에틸렌 및 에틸렌

F4 또는 ETFE

화학적 성능은 F4보다 다소 낮음

<80℃

부식성 산, 알칼리 및 염 용액

소금속

PO

안정적인 화학적 특성

60<℃

하수

폴리페닐렌 설파이드

조달청

150<℃

온수

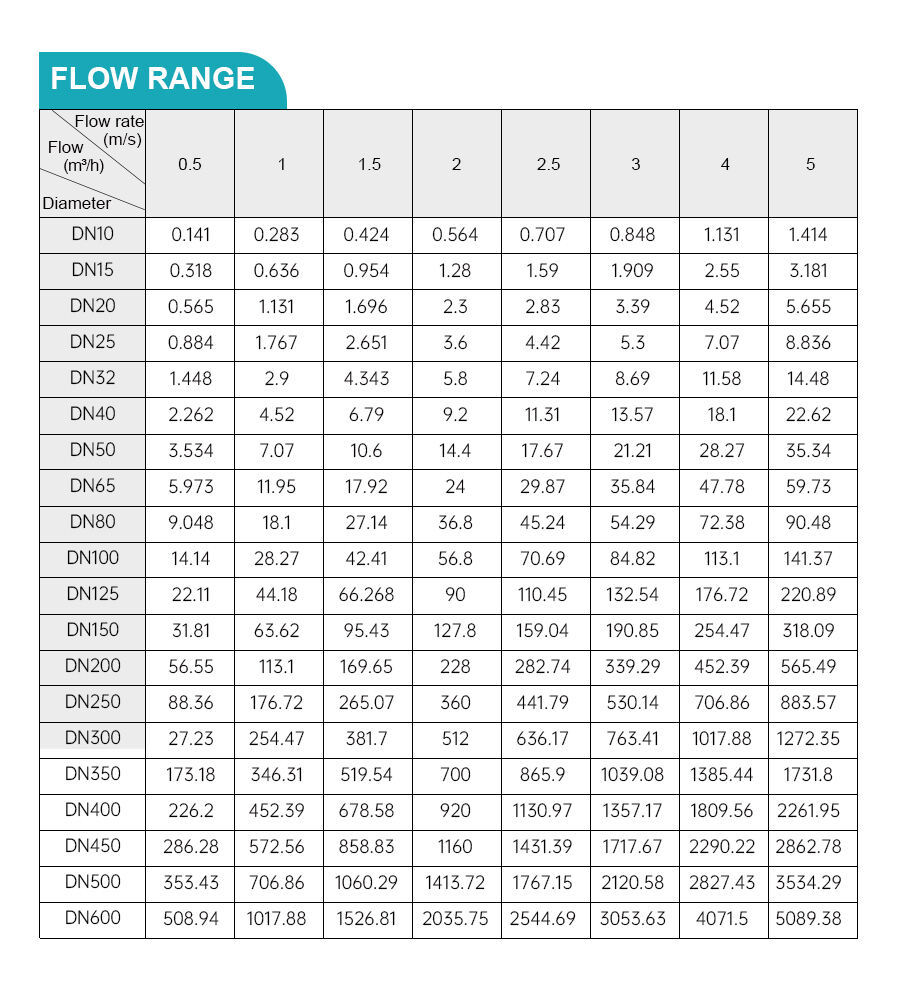

직경(mm)

유속 DN10-DN600 0.141m³/h-5089.38m³/h

유속 0.5m/s

유속 1m/s

유속 1.5m/s

유속 2m/s

유속 2.5m/s

유속 3m/s

유속 4m/s

유속 5m/s

Dn10

0.141

0.283

0.424

0.564

0.707

0.848

1.131

1.414

DN15

0.318

0.636

0.954

1.28

1.59

1.909

2.55

3.181

DN20

0.565

1.131

1.696

2.3

2.83

3.39

4.52

5.655

DN25

0.884

1.767

2.651

3.6

4.42

5.3

7.07

8.836

DN32

1.448

2.9

4.343

5.8

7.24

8.69

11.58

14.48

DN40

2.262

4.52

6.79

9.2

11.31

13.57

18.1

22.62

DN50

3.534

7.07

10.6

14.4

17.67

21.21

28.27

35.34

DN65

5.973

11.95

17.92

24

29.87

35.84

47.78

59.73

DN80

9.048

18.1

27.14

36.8

45.24

54.29

72.38

90.48

DN100

14.14

28.27

42.41

56.8

70.69

84.82

113.1

141.37

DN125

22.11

44.18

66.268

90

110.45

132.54

176.72

220.89

DN150

31.81

63.62

95.43

127.8

159.04

190.85

254.47

318.09

DN200

56.55

113.1

169.65

228

282.74

339.29

452.39

565.49

DN250

88.36

176.72

265.07

360

441.79

530.14

706.86

883.57

DN300

27.23

254.47

381.7

512

636.17

763.41

1017.88

1272.35

DN350

173.18

346.31

519.54

700

865.9

1039.08

1385.44

1731.8

DN400

226.2

452.39

678.58

920

1130.97

1357.17

1809.56

2261.95

DN450

286.28

572.56

858.83

1160

1431.39

1717.67

2290.22

2862.78

DN500

353.43

706.86

1060.29

1413.72

1767.15

2120.58

2827.43

3534.29

DN600

508.94

1017.88

1526.81

2035.75

2544.69

3053.63

4071.5

5089.38
