流量計 の 正確 性 に 影響 する 要因 を 理解 する
フローメーター 測定の精度と一貫性に影響を与える複数の要因に依存します. 液体の特性,設置条件,校正手順,機器の種類,環境変数などの重要な要素が組み合わせて実世界の精度を決定します 管の並び方や液体の温度にわずかな偏差さえあれば,測定誤差が大きくなります. 適切なセンサー選択,一貫した校正スケジュール,各計器の動作範囲を理解することが不可欠です エンジニアは,流量計のタイプを特定のアプリケーション条件に適合させ,期待範囲内の性能を確認しなければならない. 定期 的 に 整備 し,管路 を 清潔 に し,プログラム の 論理 を 適切に 調整 する こと は,時間 に 伴い 精度 を 保つ こと に 役立ち ます. 流量計の設置は,慎重に管理されれば,指定された許容範囲内で信頼性の高い測定を行い,プロセス制御,安全性,請求,およびコンプライアンスニーズをサポートすることができます.
流体 の 特性 と その 精度 に 対する 影響
液体 の 粘度 と 組成 質 が 読み取れ に どの よう に 影響 する か
粘度は,流量計メカニズムと流体の相互作用に影響を与える.特に機械メーターや正位移動型では. 高粘度により流量プロファイルの発達が遅いため,動く部品に負荷を及ぼす可能性があり,特定のアプリケーションでは登録が不足します. 懸浮固体やガスバブルを含む液体は,超音波または電磁メーターを妨害し,エコー検出または磁気ダッピングに影響を与えます. 化学成分は,導電性や腐食性なども,どの流量計材料と技術が適用に適しているか決定します. 装置は,精度の測定を保証するために,液体の温度,密度,粒子負荷を考慮する必要があります. 温度補償や清潔な液体調理が必要になる場合もある. これらの流体因子を理解することで 流量計は粘度や粒子の影響に敏感でないので フィールド条件では より高い信頼性を獲得できます
流体流量プロファイルの測定精度への影響
精度の高い流量測定には,計器のセンサーゾーンに入る安定した,完全に発達した流量プロファイルが必要です. 肘やバルブやポンプからの上流の乱れは 渦や渦を起こすので 精度が低下します 多くの製造者は,流量安定化のために計数器の前に,そして後に最小直行長を指定します. 渦巻状態や渦巻は,気圧差,超音波通過時間,または渦巻の流出によって気圧の周波数を変化させることでセンサーを損なう. 線形プロファイルは信号のサインによって異なるが,装置が渦巻き流を想定した場合,オフセット読み上げを生む可能性がある. 事業者は,部分厚さや不均衡の流れによる偏移を避けるため,十分な上流と下流のパイプを確保するために設置ガイドラインを遵守すべきである. 流量コンディショニング部品 (ストレインダーや流量毛布など) に注意すれば 誤差が軽減できます 流量入力条件を最適化することで,流量計の性能と繰り返しが大幅に向上します.
設置とパイプ配置に関する問題
管 の 調整,直線 の 要求,位置 付け

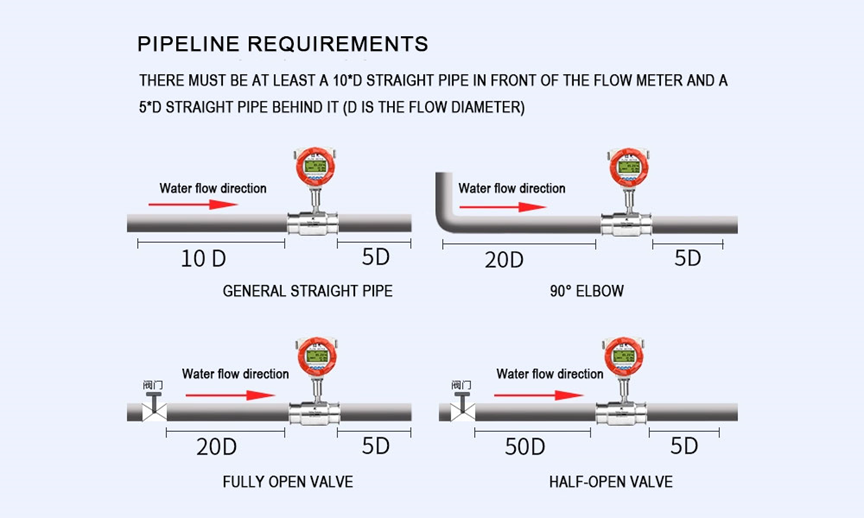

流量計を適切に設置するには,流量計を横断する直線管の長さが十分である必要があります. 多くの流量計のタイプでは,推奨される上流長が10~15パイプ直径,下流長が5~10直径である. ガイドラインに偏った場合 流動の乱流や渦巻きが起こります センサーの反応の一貫性に影響します 挿入センサーの誤った配置や 固定式超音波計の誤ったマウント角度により エコータイムリングの誤りが生じる. 標高の変化や垂直管路は 流量センサーの周りに空気のポケットを閉じ込め,信号の障害や圧力シフトを引き起こす可能性があります. エンジニアは,適切な方向性と並べ替えを保証し,計器体の支柱を吊り,部分的に満たされたパイプや傾斜線に挿入することを避ける必要があります. 誤った設置は,詰まりや漂流により測定不確実性と保守頻度を増やす.
振動,圧力 脈動,機械 騒音 の 影響
ポンプ,圧縮機,振動する機械の近くに設置された流量計は,偽パルスやエコー変動を記録する可能性があります. 差圧計や渦計は圧力のパルスに敏感で,アナログ信号にノイズを導入することができる. 超音波トランジットタイムセンサーは 機械的な振動を 流れ信号として誤って解釈する可能性があります 機械的なノイズは信号とノイズの比率を低下させ,測定解像度を低下させる. 緩和には振動隔離器,マウントハンガー,および波動を抑制する上流バッファを使用する. 計測器の圧力を安定させるために,圧感パルスダムダッサーや安定化室が必要になる場合があります. 流量計の出力は,フィルターや信号コンディショナーを通って騒音を和らげます. 機械的干渉を防ぐことは,流量計の一貫した精度とデータ信頼性を直接サポートします.
校正 慣行 と その 重要 性
精確な校正基準を確立する
流量計の読み取りを真の体積量または質量流量と一致させるには,校正が不可欠である. 既知の流量率と,校正装置やマスターメーターなどの基準基準を伴うベースライン校正は,初期精度を保証します. これらの校正は,動作範囲の複数の流量点で行うべきである. 校正中の温度や圧力などの環境条件は,装置の運用条件を反映すべきである. 校正曲線は流量計のファームウェアやリモート送信機に保存されます. 工場の検証は,工場の校正が設置後も有効であることを確認します. 定期的な再校正サイクル適用に応じて年または半年ごとに捕獲の偏移を早期に促進します. カリブレーションデータを文書化することで 追跡性が向上し 準拠が促進されます 厳格な校正プロトコルがなければ,流量計の精度は時間とともに低下し,プロセス制御や請求の整合性を損なう可能性があります.
漂流,磨損,再校正スケジュールに関する会計
流量計はセンサー老化,侵食,または内部機械的磨損により漂流する可能性があります. ポジティブ・ディスプレッシングメーターはギア歯の磨きに苦しめられる.タービンメーターは刃が侵食するにつれて精度を失い,超音波センサーのアライナメントが変化する可能性があります. 厳しい環境 (高固体,腐食性化学物質,熱循環) の場合は加速漂流スケジュールが推奨されます. 定期的な検証と再校正は,許容可能な誤差値からの長期的偏差を防ぐ. 自動チェック機能を持つメーターのソフトウェアベースの診断は,出力に影響する前に異常を検出するのに役立ちます. SCADAやメンテナンススケジューリングとの統合により,再校正のためのアラートを自動化できます. 精密に定義された漂流限界値は,計器の保守や交換がいつ必要かを決定し,データの完整性を維持するのに役立ちます. 積極的な校正管理は,計画外の停止時間を削減し,長期的に測定の一貫性を確保します.
メーター型と設計の適性
適用ニーズに基づいて流量計の種類を選択する
適切な流量計の種類を選ぶことは測定の正確性にとって重要です. 異なる技術が様々な流体条件に適しています 電磁メーターは導電性液体で動作し,コリオリス流量メーターは高精度で密度の高い粘性液体で優れています 超音波トランジットタイムタイプは,清潔で気化されていない流れとクランプオンアクセシビリティに適しています. 渦計はクリーンなガスと蒸気で 最高の性能を発揮します 差圧計や孔プレートはコストに敏感な散貨流量には適していますが,管路の設計には注意が必要です. ポジティブ・ディプロペメントメーターは低流量または粘性のある液体に適しています 各メータータイプには理想的な条件で定義された固有の精度仕様があります. 適切な型を選んで,実際の流体,温度,動力範囲を測定すると,測定量は意図された許容範囲内にとどまります.
範囲 の 限界 と 転向 率 を 理解 する
各流量計には,精度が維持される低流量から高流量範囲を定義する指定されたスパンまたはターンドダウン比があります. 低値に近い値の計器を使用すると,騒音値やゼロ不安定が発生し,高速で動作するとセンサーや信号プロセッサが飽和したりします. 例えば,コリオリス計は100:1のターンダウンを提示する一方,渦計は20:1しか得られない. 機械工学者は,標準的な操作条件が最高精度範囲に 適するように,メーターと流量範囲を合わせなければなりません 広い回転比を持つメーターは,異なる流れ段階の複数のデバイスの必要性を軽減します. 流量計の設計封筒を理解することで,仕様から外れた操作による,体系的な読み込み不足または読み過ぎの誤りを避けるのに役立ちます.
環境条件と信号の影響
温度,圧力,環境 の 影響
液体の温度は密度と粘度に影響し,流れ速度と校正曲線に影響を与える. 質量流量を正確に計算するには,補償が必要である. 圧力の変動は密度を変え,速度から体積への変換に影響を与える. 環境温度は電子機器やセンサートランスデューサーにも影響を与える. 進歩した流量計には,原始出力を自動的に修正するための温度と圧力センサーが含まれています. 周囲の影響を考慮しない場合,1~2%以上の誤差が発生する可能性があります. 流量計の信号の安定性には,季節的または昼間温度変化の考慮が必要です. 代表的な条件下で校正することで,フィールドの精度が確保されます. 環境補償は,様々な運用条件下で信頼性の高い性能を保証します.
電磁気と流量干渉の影響
産業環境はモーター,ドライブ,または無線源から電磁気干渉 (EMI) を発生させることが多い. 電子送信機を搭載した流量計には,信号の歪みを避けるために,適切なケーブル遮蔽と接地装置が必要です. 超音波計や電磁気計は 迷った磁場や無線波に敏感である可能性があります 信号ケーブルを電源線から遠ざけ,遮断された電源管を使用することで,このような干渉を防ぐことができます. 上流の混合または並列線からの流動の乱流は流動測定に影響を与える. 設置中に含まれる校正は,共鳴や信号の交差音の検出を可能にします. 流量計の一貫した精度と測定の整合性には,干渉源を最小限に抑えることが不可欠です.
精度 を 保つ メンテナンス 方法
定期 的 に 清掃,検査,予防 処置
流量計は,堆積物,スケール,または微粒子が含まれる液体で動作するので,定期的な清掃が役立ちます. 穴のプレートはプレートの侵食や塞ぎ物を確認し,タービンホイップラーは磨き物の検査が必要であり,超音波のクランプオンセンサーはクリーンなクランプ表面を必要とします. 定期的な保守は信号の明確性を保ち 徐々に精度が低下するのを防ぎます ガラス管,計量器,または調整マークなどの計数器の部品の視覚検査は,早期に故障を検出するのに役立ちます. 予防的な保守計画には プロセス稼働時間スケジュールが 合わせられるべきです 速アクセスポートやバイパスにより,プロセスの中断なくセンサーの清掃が可能になります. 徹底的な清掃と検査は流量計の使用期間を延長し,時間とともに正確性を保ちます
部品管理と部品の調整
浮遊機,穴板,密封器,センサーなどの部品の在庫を保持することで,迅速な修理が保証されます. 本物の部品を使用すると,交換時に誤った配置や校正の変化を避ける. 部品を交換する際には,技術者は,誤りが生じるのを避けるために,製造者の調整手順に従うべきである. 文書化された メンテナンス 手順 と 適切な 組み立て に 関する スタッフ の 訓練 が 必要 です. 部品の許容量は,元の校正幾何学と一致しなければならない. 適切な再組成により サービス後に 繰り返すことができる 部品管理は停滞時間を短縮し,長期にわたる精度低下を防ぐ. 詳細なマニュアルと訓練は,サービス間隔を通して校正の整合性を維持します.
システム統合と校正フィードバック
制御システムフィードバックを精度モニタリングに使用する
SCADA,PLC,またはDCSシステムに統合された流量計出力は,予想される動作パターンに対して流量測定値を継続的に検証することを可能にします. 傾向分析は,漂流やブロックなどの異常を検出するのに役立ちます. 複数の流量点の自動比較により,漏れや校正誤差が特定できます. 制御システムは,予測モデルから値が偏った場合,アラートを発し,校正を開始することができます. フィードバックループは 継続的な改善を支えています データに基づく校正スケジュールは,装置全体で測定の一貫性を高めます. 流量計の信号をより高いレベルの制御に統合することで 人間の誤りが最小限に抑えられ プロセスの効率が向上します
校正と最適化のために歴史的データを活用する
流量計の読み取りを記録することで,長期間の偏差や漂流パターンについて知ることができます. 履歴データにより,再校正やセンサー交換が必要な時期が決定されます. 測定異常がプロセス変化や機器の磨損と相関するかどうかを 事件後の分析で明らかにします 流量計の配置や選択の最適化にインサイトが導きます. データを利用することで予測的な保守が可能になり,不要な校正サイクルが削減されます. また,継続的なプロセス改善イニシアチブも支援します. 基準基準として過去の流量プロファイルを使用すると,システムの全体的な信頼性と流量測定の精度は向上します.
よくある質問
流量計の精度に最も影響する要因
流体特性 流量プロファイル 設置調整 流量計 型 カリブレーション 品質 環境条件と保守方法 すべては流量計の測定精度に大きく影響します
流量計を正確に読み取れるように何度再校正すべきか
再校正の頻度は,製造者のガイドライン,流体特性,運用的批判性,観測された漂流に依存する.診断が早期介入を示さない限り,通常6〜12ヶ月ごとに校正が推奨される.
温度や圧力の変化によって流量計の精度は低下する可能性があります
温度と圧力が流体密度,粘度,センサー電子に影響を与える 現代の流量計には内蔵補償機能が搭載されていますが,適切な校正と環境モニタリングは,正確性を維持します
装置の誤りは,流量計の性能をどのように損なうか
間違った直線管の不整列振動 EMI 固定が不十分または流れ路が阻害され,不正確性につながる騒動的または騒々しい信号が発生します. 製造者の指示に従って適切に設置すると流量計の精度が保たれます.
